วิธีการขึ้นรูปแผ่นโลหะด้วยเครื่องจักรมีอะไรบ้าง?

ในฐานะซัพพลายเออร์ผู้ช่ำชองในด้าน Machine Sheet Metal ฉันได้เห็นโดยตรงถึงวิวัฒนาการที่น่าทึ่งของวิธีการขึ้นรูปในสาขานี้ โลหะแผ่นของเครื่องจักรเป็นหัวใจสำคัญของอุตสาหกรรมนับไม่ถ้วน ตั้งแต่ยานยนต์ไปจนถึงอิเล็กทรอนิกส์ และการทำความเข้าใจวิธีการขึ้นรูปเป็นสิ่งสำคัญสำหรับทั้งผู้ผลิตและผู้ใช้ปลายทาง ในบล็อกนี้ ฉันจะเจาะลึกเทคนิคต่างๆ ที่ใช้ในการขึ้นรูปโลหะแผ่นของเครื่องจักร โดยให้ข้อมูลเชิงลึกเกี่ยวกับกระบวนการ ข้อดี และการใช้งาน

1. วิธีการตัด

การตัดมักเป็นขั้นตอนแรกในกระบวนการขึ้นรูปโลหะแผ่น มีวิธีการตัดหลายวิธี แต่ละวิธีมีลักษณะเฉพาะของตัวเอง

การตัดด้วยเลเซอร์

การตัดด้วยเลเซอร์เป็นวิธีการที่มีความแม่นยำสูงซึ่งใช้ลำแสงเลเซอร์กำลังสูงในการหลอม เผา หรือทำให้โลหะกลายเป็นไอ กระบวนการนี้เหมาะสำหรับการสร้างรูปทรงที่ซับซ้อนและรายละเอียดเล็กๆ น้อยๆ สามารถควบคุมลำแสงเลเซอร์ได้อย่างแม่นยำ ช่วยให้ตัดได้แคบถึง 0.1 มม. มีการใช้กันอย่างแพร่หลายในการผลิตแผ่นโลหะที่อยู่อาศัยอิเล็กทรอนิกส์โดยที่ความแม่นยำคือสิ่งสำคัญ

ข้อดีหลักประการหนึ่งของการตัดด้วยเลเซอร์คือความเร็ว สามารถตัดแผ่นโลหะบางๆ ได้อย่างรวดเร็ว ทำให้เหมาะสำหรับการผลิตที่มีปริมาณมาก นอกจากนี้ โซนที่ได้รับผลกระทบจากความร้อนยังน้อยมาก จึงช่วยลดความเสี่ยงของการบิดเบี้ยวได้ อย่างไรก็ตาม อุปกรณ์ตัดด้วยเลเซอร์มีราคาแพง และกระบวนการอาจมีค่าใช้จ่ายสูงสำหรับโลหะที่มีความหนากว่า

การตัดพลาสม่า

การตัดด้วยพลาสม่าเป็นอีกวิธีหนึ่งที่นิยมใช้ในการตัดโลหะแผ่น มันทำงานโดยการสร้างไอพ่นความเร็วสูงของก๊าซไอออไนซ์ (พลาสมา) ซึ่งจะละลายและเป่าโลหะออกไป การตัดด้วยพลาสม่าสามารถตัดผ่านโลหะที่มีความหนากว่าเมื่อเทียบกับการตัดด้วยเลเซอร์ ทำให้เป็นตัวเลือกที่ดีสำหรับการใช้งานหนัก

วิธีนี้ค่อนข้างรวดเร็วและสามารถใช้ในการตัดโลหะได้หลายประเภท รวมถึงเหล็ก อลูมิเนียม และทองแดง อย่างไรก็ตาม ขอบของการตัดอาจไม่เรียบเท่ากับการตัดด้วยเลเซอร์ และมีโซนที่ได้รับผลกระทบจากความร้อนที่ใหญ่กว่า ซึ่งอาจทำให้เกิดการบิดเบี้ยวได้

การตัด

การตัดเฉือนเป็นวิธีการตัดเชิงกลที่ใช้ใบมีดคู่หนึ่งเพื่อตัดโลหะ เป็นวิธีที่ง่ายและคุ้มค่าในการตัดเส้นตรงในแผ่นโลหะ การตัดเฉือนมักใช้สำหรับการตัดแผ่นขนาดใหญ่ให้มีขนาดเล็กลงและจัดการได้ง่ายขึ้น

ข้อได้เปรียบหลักของการตัดเฉือนคือต้นทุนต่ำและให้ผลผลิตสูง สามารถตัดโลหะได้หลายความหนา อย่างไรก็ตาม จำกัดเฉพาะการตัดแบบตรงเท่านั้น และอาจไม่เหมาะกับรูปทรงที่ซับซ้อน

2. วิธีการดัด

การดัดใช้เพื่อสร้างมุมและส่วนโค้งในแผ่นโลหะ วิธีการดัดมีสองประเภทหลัก: การดัดด้วยลมและการดัดด้านล่าง

การดัดด้วยอากาศ

การดัดด้วยลมเป็นวิธีการดัดที่ใช้บ่อยที่สุด มันเกี่ยวข้องกับการกดแผ่นโลหะระหว่างหมัดและแม่พิมพ์ โดยที่โลหะสัมผัสกับแม่พิมพ์เพียงสองจุดเท่านั้น ความลึกของหมัดจะกำหนดมุมของการโค้งงอ การดัดงอด้วยลมมีความยืดหยุ่นและสามารถใช้สร้างมุมโค้งงอได้หลากหลาย

ข้อดีอย่างหนึ่งของการดัดด้วยลมคือต้องใช้แรงน้อยกว่าเมื่อเทียบกับการดัดด้านล่าง ซึ่งหมายความว่าอุปกรณ์สึกหรอน้อยลง นอกจากนี้ยังใช้ดัดโค้งวัสดุได้หลากหลายอีกด้วย อย่างไรก็ตาม ความแม่นยำของมุมโค้งงออาจได้รับผลกระทบจากปัจจัยต่างๆ เช่น ความหนาและความแข็งของวัสดุ

การดัดด้านล่าง

การดัดด้านล่างหรือที่เรียกว่าการพับเหรียญ เกี่ยวข้องกับการกดแผ่นโลหะเข้าไปในโพรงแม่พิมพ์จนสุด วิธีนี้จะสร้างมุมโค้งงอที่แม่นยำมากและเหมาะสำหรับการใช้งานที่ต้องการความแม่นยำสูง

การโค้งงอด้านล่างให้ความสามารถในการทำซ้ำที่ดีเยี่ยม และสามารถสร้างการโค้งงอที่คมชัดและแม่นยำ อย่างไรก็ตาม ต้องใช้แรงมากกว่าการดัดด้วยลม ซึ่งอาจส่งผลให้ต้นทุนของอุปกรณ์เพิ่มขึ้นและความเสี่ยงต่อการสึกหรอของเครื่องมือ

3. วิธีการขึ้นรูป

นอกจากการตัดและดัดแล้ว ยังมีวิธีการขึ้นรูปอื่นๆ ที่ใช้ในการขึ้นรูปโลหะแผ่นด้วยเครื่องจักรอีกด้วย

การตอก

การตอกเป็นกระบวนการที่ใช้แม่พิมพ์เพื่อขึ้นรูปแผ่นโลหะให้เป็นรูปทรงเฉพาะ แม่พิมพ์ถูกกดลงในโลหะจนทำให้เสียรูป การปั๊มสามารถใช้สร้างรูปทรงได้หลากหลาย รวมถึงรู หน้าแปลน และนูน

วิธีนี้เหมาะสำหรับการผลิตในปริมาณมาก เนื่องจากสามารถใช้แม่พิมพ์เดียวกันซ้ำๆ เพื่อสร้างชิ้นส่วนที่เหมือนกันได้ การปั๊มมักใช้ในอุตสาหกรรมยานยนต์เพื่อผลิตแผงตัวถังและส่วนประกอบอื่นๆ อย่างไรก็ตาม ต้นทุนเริ่มแรกในการสร้างแม่พิมพ์นั้นสูง ทำให้ไม่เหมาะกับการผลิตขนาดเล็ก

การวาดภาพลึก

การขึ้นรูปลึกเป็นกระบวนการที่ใช้สร้างชิ้นส่วนกลวงจากโลหะแผ่น มันเกี่ยวข้องกับการดึงโลหะเข้าไปในโพรงแม่พิมพ์โดยใช้หมัด โดยทั่วไปจะใช้การวาดลึกเพื่อผลิตสิ่งของต่างๆ เช่น กระป๋อง ถ้วย และกล่องหุ้ม

ข้อได้เปรียบหลักของการวาดภาพแบบลึกคือความสามารถในการสร้างรูปทรงสามมิติที่ซับซ้อน อย่างไรก็ตาม กระบวนการนี้จำเป็นต้องมีการควบคุมอย่างระมัดระวังเพื่อป้องกันการยับและการฉีกขาดของโลหะ นอกจากนี้อุปกรณ์และเครื่องมืออาจมีราคาแพง

4. วิธีการเข้าร่วม

เมื่อโลหะแผ่นถูกตัดและขึ้นรูปแล้ว มักจะต้องต่อเข้าด้วยกันเพื่อสร้างผลิตภัณฑ์ที่สมบูรณ์ มีวิธีการเข้าร่วมหลายวิธี

การเชื่อม

การเชื่อมเป็นวิธีการทั่วไปในการต่อแผ่นโลหะ มันเกี่ยวข้องกับการหลอมขอบโลหะและหลอมรวมเข้าด้วยกัน การเชื่อมมีหลายประเภท ได้แก่ การเชื่อม MIG (Metal Inert Gas) การเชื่อม TIG (Tungsten Inert Gas) และการเชื่อมแบบจุด

การเชื่อม MIG นั้นรวดเร็วและง่ายต่อการเรียนรู้ ทำให้เหมาะสำหรับการใช้งานที่หลากหลาย ในทางกลับกัน การเชื่อม TIG จะให้การเชื่อมคุณภาพสูงและมักใช้สำหรับงานที่มีความแม่นยำ การเชื่อมแบบจุดใช้เพื่อเชื่อมแผ่นโลหะสองแผ่นที่จุดเฉพาะ และมักใช้ในอุตสาหกรรมยานยนต์

โลดโผน

การตอกหมุดเป็นวิธีการต่อแบบกลไกที่ใช้หมุดย้ำเพื่อยึดแผ่นโลหะไว้ด้วยกัน หมุดย้ำจะถูกสอดเข้าไปในรูในโลหะ จากนั้นจึงเปลี่ยนรูปเพื่อสร้างข้อต่อแบบถาวร การตอกหมุดเป็นวิธีการที่ง่ายและเชื่อถือได้ โดยเฉพาะสำหรับการใช้งานที่ไม่เหมาะกับการเชื่อม

การติดกาว

การติดกาวเกี่ยวข้องกับการใช้กาวเพื่อยึดแผ่นโลหะเข้าด้วยกัน วิธีการนี้มีประโยชน์สำหรับการต่อวัสดุที่ไม่เหมือนกันหรือสำหรับการใช้งานที่ต้องการข้อต่อที่เรียบและสวยงาม การติดด้วยกาวยังให้คุณสมบัติการสั่นสะเทือนและเสียงรบกวนที่ดีอีกด้วย

การใช้เครื่องจักรแผ่นโลหะ

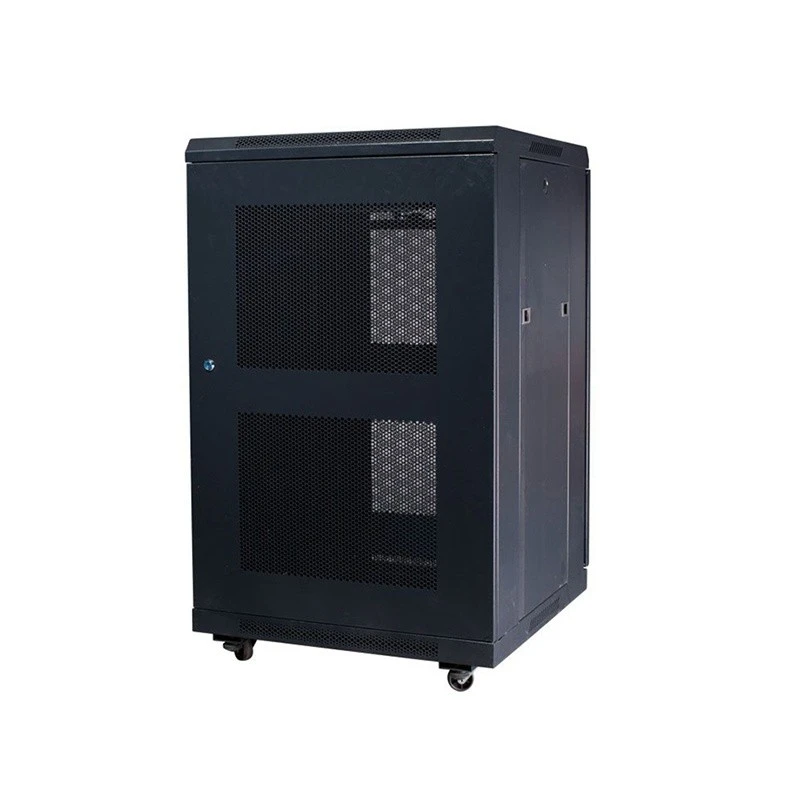

โลหะแผ่นเครื่องจักรถูกนำมาใช้ในหลากหลายอุตสาหกรรม ในอุตสาหกรรมยานยนต์ ใช้ในการผลิตแผงตัวถัง ส่วนประกอบแชสซี และชิ้นส่วนเครื่องยนต์แผ่นโลหะแชสซีเป็นส่วนสำคัญของโครงสร้างของยานพาหนะ มอบความแข็งแกร่งและการรองรับ

ในอุตสาหกรรมอิเล็กทรอนิกส์ แผ่นโลหะของเครื่องจักรถูกใช้เพื่อสร้างเปลือกสำหรับอุปกรณ์อิเล็กทรอนิกส์แผ่นโลหะที่อยู่อาศัยอิเล็กทรอนิกส์ปกป้องชิ้นส่วนอิเล็กทรอนิกส์ที่มีความละเอียดอ่อนจากฝุ่น ความชื้น และการรบกวนทางแม่เหล็กไฟฟ้า

ในอุตสาหกรรมการผลิต แผ่นโลหะของเครื่องจักรถูกนำมาใช้ทำโครงเครื่องจักร สายพานลำเลียง และอุปกรณ์อื่นๆ ความคล่องตัวและความแข็งแกร่งทำให้เป็นวัสดุที่เหมาะสำหรับการใช้งานเหล่านี้

บทสรุป

ในฐานะซัพพลายเออร์สำหรับโลหะแผ่น ฉันเข้าใจถึงความสำคัญของการเลือกวิธีการขึ้นรูปที่เหมาะสมสำหรับการใช้งานต่างๆ แต่ละวิธีมีข้อดีและข้อจำกัดของตัวเอง และการเลือกขึ้นอยู่กับปัจจัยต่างๆ เช่น ประเภทของโลหะ ความแม่นยำที่ต้องการ และปริมาณการผลิต

ไม่ว่าคุณจะต้องการเครื่องโลหะแผ่นสำหรับโครงการขนาดเล็กหรือการดำเนินการผลิตขนาดใหญ่ เรามีความเชี่ยวชาญและความสามารถที่จะตอบสนองความต้องการของคุณ ทีมงานมืออาชีพที่มีประสบการณ์ของเราสามารถช่วยคุณเลือกวิธีการขึ้นรูปที่เหมาะสมที่สุดและรับประกันคุณภาพสูงสุดของผลิตภัณฑ์ขั้นสุดท้าย

หากคุณสนใจผลิตภัณฑ์ Machine Sheet Metal ของเราหรือมีคำถามใดๆ เกี่ยวกับวิธีการขึ้นรูป เราขอเชิญคุณติดต่อเราเพื่อขอคำแนะนำโดยละเอียด เรากระตือรือร้นที่จะร่วมงานกับคุณและมอบโซลูชั่นที่ดีที่สุดสำหรับธุรกิจของคุณ

อ้างอิง

• คัลปักเจียน, เอส. และชมิด, เอสอาร์ (2008) วิศวกรรมการผลิตและเทคโนโลยี เพียร์สันเด็กฝึกหัดฮอลล์
• ดีเทอร์, จีอี (1988) โลหะวิทยาเครื่องกล แมคกรอว์ - ฮิลล์
